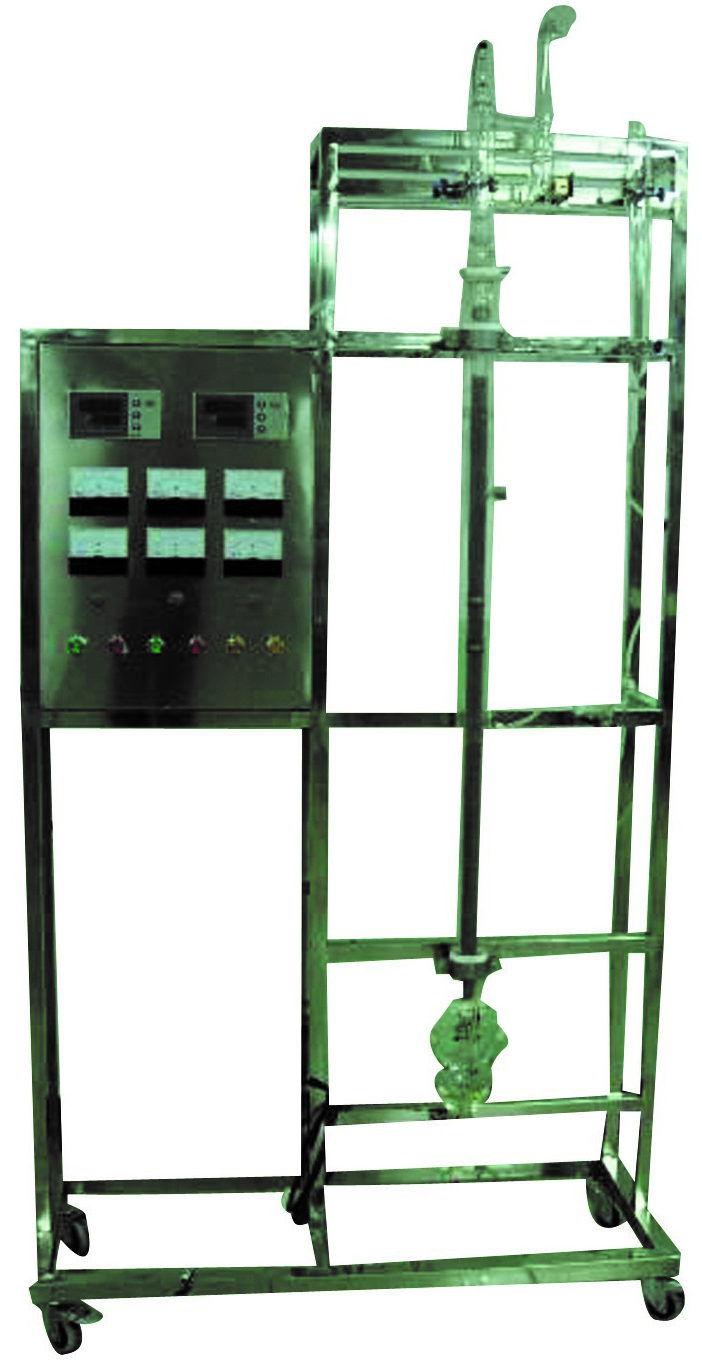

SBGY-302反應精餾實驗裝置
|
技術指標 |
說 明 |
|||
|
裝置特點 |
1.利用本裝置，可以實現普通精餾操作，也可實現反應精餾；既可實現連續操作，又可進行間歇操作；既可采用分相回流，又可采用混相回流。 |
|||
|
裝置功能 |
1、熟悉精餾單元操作過程的設備與流程。 2、掌握反應精餾的原理及操作。 3、學習精餾塔效率的測定方法。 |
|||
|
主要配置 |
玻璃精餾塔、冷凝器、再沸器、預熱器、蠕動泵、溫度控制儀、溫度顯示儀、流量計、不銹鋼框架、控制屏。 |
|||
|
公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?span lang="EN-US"> |
|||
|
技術參數 |
1、精餾塔塔徑φ25mm，塔高1400mm，材質為玻璃塔結構，塔內填裝φ3x 3 mm不銹鋼θ網環型填料。塔釜為三口燒瓶，容積1000ml，塔外壁鍍有金屬保溫膜，通電加熱保溫，功率：300W。 2、塔釜加熱：塔釜置于1000W電熱包中。采用電壓控制器控制釜溫。 3、250ml高位玻璃加料瓶，LZB--2轉子流量計：流量范圍1.6～16ml/min ，數量2套。 4、溫度控制及儀表：3個數顯溫度控制儀，量程：0-150℃；溫度誤差≤2℃。 5、塔頂冷凝器為蛇管冷凝器，塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵線圈、回流比計數器等儀表組成。 6、各項操作及溫度、回流比、流量的顯示、調節、控制全在控制屏面板進行。 7、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。 8、外形尺寸：1200×500×2200mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
|
|
回流比 |
回流比繼電器 |
回流比控制顯示儀 |
回流比控制顯示儀 |
|
|
塔節溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
|
塔頂溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
|
塔釜溫度 |
PT100鉑電阻 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
數字型反應精餾實驗裝置 SBGY-302/II |
||||
|
測控組成 軟件組成 |
變量 |
檢測機構 |
顯示機構 |
|
|
流量 |
轉子流量計 |
轉子流量計 |
|
|
|
回流比 |
回流比繼電器 |
回流比控制顯示儀，精度：0.5%FS |
|
|
|
塔節溫度 |
PT100鉑電阻 |
數字溫度儀表，精度：0.5%FS |
|
|
|
塔頂溫度 |
PT100鉑電阻 |
數字溫度儀表，精度：0.5%FS |
|
|
|
塔釜溫度 |
PT100鉑電阻 |
數字溫度控制儀，精度：0.5%FS |
|
|
|
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、回流比等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 |
||||
