空氣熱濕處理試驗臺,循環式空調過程實驗裝置

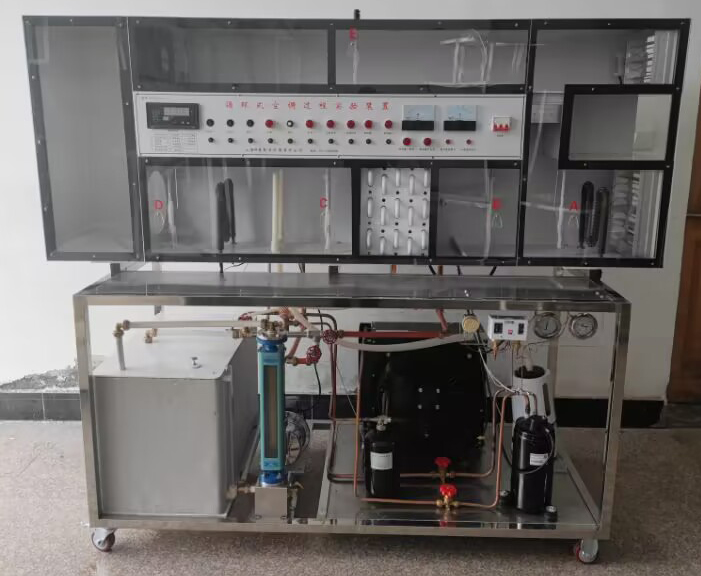

SB-514空氣熱濕處理試驗臺

一、功能：

空氣熱濕處理實驗裝置為《空氣調節》課程實驗教學設備,用它可以模擬不同季節室內和室外的環境和空氣處理調節的方法,進 行集中式空調系統不同循環形式的空氣調節實驗。還可以做變風量運行調節實驗和制冷系統的參數測定及其調節實驗。裝置具有透明風管,可直觀地觀察和測試。實驗裝置的結構由空氣循環系統、加濕器、加熱器、冷卻器及其冷水機組和相應的測試儀表等組成。可以實現對空氣的加熱、冷卻、加濕和除濕(表冷式和淋水式可互換使用)等處理。在實驗中,還可以對空氣的溫度、濕度、流量進行測量，并能對加溫器、加熱器的輸入電功率進行測定,從而可以計算各空氣處理過程中的熱量和濕量得失,以及進行熱、濕平衡的分析。

1、產品應用范圍：

1.1用它可以模擬不同季節室內和室外的環境和空氣處理調節的方法，進行集中式空調系統不同循環形式的空氣調節實驗。

1.2還可以做變風量運行調節實驗和制冷系統的參數測定及其調節實驗。

1.3裝置具有透明風管，可直觀地觀察和測試。

2 、產品使用工作環境：

2.1工作環境溫度： 0-40℃。

2.2工作環境濕度： < 80%。

2.3電源：單相380V。

3、技術及性能參數：

3.1制冷量： 950kcal/h，制熱量：3kW；

3.2蒸發氣面積 12平方米；換熱器面積12平方米；

3.3轉子流量計：流量范圍40-400L/h，流量計前應裝Y型過濾器。

3.4制冷劑 R22 2公斤；

3.5壓縮機功率：1.5P ；

3.6蒸發器水箱：650*400*450 mm，并在水箱底部設置排水口及閥門，便于排水；同時，水箱上部為可拆卸面蓋，且上部離其它面凈距要大于200 mm，便于維護人員沖洗水箱及擦洗箱內盤管。

序號	名稱	規格型號	數量
1	移動式不銹鋼實驗臺		1套
2	16路智能巡檢儀	XMZ-J1638	1套
3	儲液罐	1HP	1套
4	膨脹閥	NRF3HW100	1套
5	電動風門		1套
6	超聲波加濕器	GO-2028	1套
7	配電控制箱		1套
8	壓縮機	日立SL232	1套
9	冷凝器	12平方	1套
10	風機	軸流HY2006	1臺
11	表冷器		1套
12	水泵	JET60	1臺
13	干加熱器		1套
14	噴淋器		1套
15	轉子流量計	LZB-15	1臺
16	壓力表	高、低壓	1套
17	電流表	44L1	1套
18	電壓表	44L1	1套
19	高低壓控制器	P830	1套
20	溫控器		1套
21	有機玻璃風道		1套
22	ABS及鋁塑管管路系統		1套
23	風速儀	TM856	1臺
24	溫度測試系統	K型熱電偶	1套
