2022年10月22日

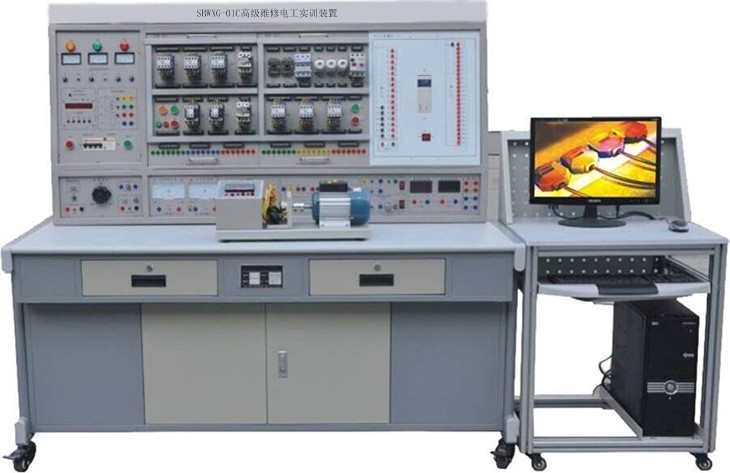

電工基礎教學臺
1、概述：
電工基礎教學臺適用于初級、中級、高級維修電工教學所需的相關電力拖動控制電路、PLC控制電路（含HMI）及變頻器應用，通過裝置各類實訓模塊，靈活組成各種實驗臺，快速掌握電工教學要求的實際應用技術和操作技能，要具有針對性、實用性、科學性和先進性。實驗臺智慧用電安全控制系統：智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；
2、基本要求：
2.1電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓；
2.2操作臺只需三相四線的交流電源，即可投入使用；
2.3技能培訓用的控制線路和經特殊設計的小電機,可模擬洗煤廠、煤礦井下中各類電氣拖動及控制系統,并可滿足維修電工的安裝、調試、故障分析及排除的教學要求；
2.4裝置設有電壓型和電流性漏電保護器，能確保操作者的人身安全；
2.5所有元器件都通過導線引到接線端子上，接線時只需在端子上進行接線；
2.6通過走線槽進行走線，進行工藝布線訓練。
2.7具有定時兼報警記錄儀，為實訓技能的考核提供一個統一標準。
3、實驗臺配置及功能（均為單臺配置）
3.1基本配置：
（1）三相四線電源輸入，經漏電保護器后、總開關,由接觸器通過起、停按鈕進行操作；
（2）設有450V指針式交流電壓表三只，指示電源輸入的三相電壓。
3.2交、直流電源配置（均引出至快速插頭）：
（1）恒壓電源：直流220V/0～2A連續可調電流電源兩路（每路可分別調整），具有短路保護；
（2）恒流電源：直流0～220V/2A連續可調電壓電源兩路（每路可分別調整），具有短路保護；
（3）直流穩壓電源：±24V兩路（每路電流輸出≥5A）、±12V兩路（每路電流輸出≥5A），＋5V兩路（每路電流輸出≥5A），具有短路軟截止自動恢復保護功能；
（4）交流電源：
①設有變壓器一組，變壓器原邊根據不同的接線可接AC220V、AC380V交流電源輸入，合上開關后，變壓器副邊即可輸出110V、36V、24V、20V、12V、6.3V的交流電壓；
②設有三相調壓器一組，可得到交流0～430V三相可調電壓，輸入、輸出側均采用星形接法，采用自耦式，引出中性線，用于引出三相可調電壓源，容量≥3kVA；
③控制屏設有3個220V五孔電源插座；
3.3儀表
（1）交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。
（2）交流電流表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
（3）臺式萬用表一臺。
（4）雙通道臺式數字示波器一臺。
（5）單相智能功率、功率因數表一臺。
（6）臺式任意波形發生器一臺。
（7）手持式信號發生器一部。
（8）熱風槍焊臺一臺。
實驗臺上側有平臺，③-⑧儀器均放置在實驗臺上側。
3.4整流二極管：IN5408四只，構成整流橋。
3.5模塊化試驗項目：根據試驗要求，可靈活更換實驗面板，組成不同的實驗項目，具體項目如下。
3.6電力拖動實驗項目(實驗掛件)
交流實驗項目（實驗臺包含所需的全部元件、三相異步電機、變極多速三相異步電動機）
①三相交流異步電動機點動和自鎖控制；
②三相異步電動機按鈕聯鎖正反轉控制電路；
③三相異步電動機接觸器聯鎖正反轉控制電路；
④三相異步電動機雙重聯鎖正反轉控制電路；
⑤三相異步電動機工作臺自動往返控制電路；
⑥兩臺三相異步電動機順序啟動、順序停轉控制電路（帶時間繼電器延時）；
⑦三相異步電動機的兩地控制電路；
⑧時間繼電器控制的Y-△啟動控制；
⑨三相異步電動機單向啟動反接制動控制電路；
⑩三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路；
⑪三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路；
⑫三相異步電動機正反轉啟動能耗制動控制電路；
⑬單相鼠籠電動機電容啟動控制電路；
⑭雙速交流異步電動機手動變速控制電路；
⑮雙速交流異步電動機自動變速控制電路；
⑯斷電延時直流能耗制動的Y-△啟動控制電路；
⑰三相異步電動機正反轉能耗制動控制線路；
⑱三相異步電動機正反轉啟動反接制動控制線路；
⑲C620型車床電氣控制線路。
3.7 PLC控制系統實驗項目(實驗掛件)
（1）配套PLC、HMI、變頻器型號
①PLC型號：西門子S7-12001215C；
②數字量IO模塊:SM1223；
③模擬量IO模塊:SM1234；
④HMI:西門子KTP700；
⑤變頻器：西門子G120C及ABBACS580+profinet通訊模塊。
（2）基礎項目：
1）與、或、非邏輯功能測試；
2）定時器、計數器功能測試；
3）跳轉、分支功能訓練 ；
4）移位寄存器測試；
5）數據處理功能訓練；
6）微分、位操作測試；
7）三層電梯控制；
8）自動售貨機；
9）機械手；
10）自動門；
11）天塔之光；
12）全自動洗衣機；
13）自動成型機；
19）郵件分揀；
20）物料分揀；
21）多級傳輸；
22）八段碼顯示；
23）多種液體混合；
24）雙面銑床；
25）電鍍槽；
26）交流電機正反轉控制；
27）小車運動；
28）攪拌站；
29）隧道監控；
30）自動扶梯；
31）CA6140普通車床PLC改造控制。
（3）PLC、HMI與變頻器綜合實驗項目(實驗掛件,參數同上)
①變頻器調速系統實驗：
1）變頻器功能參數設置與操作；
2）變頻器報警與保護功能；
3）多段速度選擇變頻調速；
4）外部端子點動控制；
5）控制電機正反轉運動控制；
6）控制電機運行時間操作；
7）瞬間停電變頻器參數設定；
8）外部電壓變頻調速；
9）外部電流變頻調速；
10）三相異步電動機的變頻開環調速。
②變極調速系統實驗：三相雙速電機的手動與自動變極調速系統調速與運行。
③PLC與變頻器綜合應用：
1）PLC控制的三相異步電動機正反轉控制
2）PLC控制的三相異步電動機Y-△啟動控制
3）PLC控制的三相異步電動機降壓啟動控制
4）PLC控制的三相異步電動機能耗制動控制
5）PLC控制變頻器調速
④觸摸屏、PLC、變頻器綜合控制實訓：
1）基于觸摸屏控制方式的基本指令編程練習
2）基于觸摸屏控制方式的LED控制
3）PLC、觸摸屏與變頻器通信控制。
|
