SB-WDGA通用電工競賽訓練平臺
通用電工競賽訓練平臺由鋼板制作的考核平臺、網孔板設備和電源裝置等組成。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓。使用完畢的元件、器件和部件，從設備上拆下，集中保管，損壞和丟失少。設備配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。
二、通用電工競賽訓練設備技術指標
1.外型：整體尺寸1200mm×850mm×1000mm（±10mm）；
2.設備的材料：鈑金、木柜結構；
3.電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式1組、220V接插式1組、220V插座式1組，380V插座式1組
4.保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA，帶電源指示。
三、通用電工競賽訓練設備結構功能

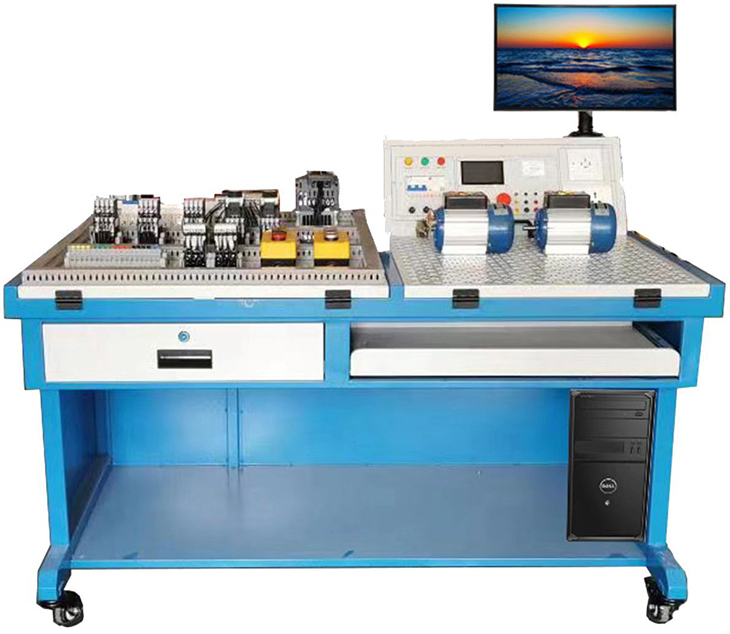

通用電工競賽訓練平臺由實訓屏（內置電源）、實訓桌（含鍵盤）、儲物柜三大部分組成。鋼制表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；實訓桌左側安裝有角度可以調節的嵌入式的考核平臺1張，所有元器件均采用端子引出，學生接線只需在端子上進行接線，可以有效的保護元器件，轉接端子采用接插兩用端子排，方便與元器件和實訓電源屏的連接，右側裝有網孔板一塊，角度可調嵌入式安裝；實驗桌底部裝有至少4個導向輪，方便設備移動；儲物柜采用標準結構和抽屜式，用于存放工具以及實訓資料。電腦通過可調節電腦支架安裝于電源屏的上方。
四、實訓項目
實訓考核臺應能滿足下列實驗的實施：
1. 電氣識圖、器件判別和工具準備
2．三相異步電動機直接啟動控制
3.三相異步電動機接觸器點動控制線路
4.三相異步電動機接觸器自鎖控制線路
5．三相異步電動機Y/△自動控制線路
6．用倒順開關控制三相異步電動機正反轉線路
7．接觸器聯鎖的正反轉控制線路
8．按鈕聯鎖的三相異步電動機正反轉按鈕線路
9．雙重聯鎖的三相異步電動機正反轉按鈕線路
10．三相異步電動機多地控制
11．工作臺自動往返控制線路
12．三相異步電動機串電阻降壓啟動控制線路
13．三相異步電動機能耗制動控制線路
14.PLC控制的三相異步電動機正反轉控制
15.PLC控制的三相異步電動機Y/△啟動控制
16.PLC控制的三相異步電動機降壓啟動控制
17.PLC控制的三相異步電動機能耗制動控制
18.變頻器的參數設置實訓
19.變頻調速實訓
20.三相異步電動機其它綜合性實訓控制線路等
五、實訓組件配置清單
|
1 |
操作臺 |
1.操作臺為全鋼結構， 1400mm*800mm*750mm.表面經高溫噴塑處理，美觀大方且有防銹絕緣的作用。臺面表面采用防靜電貼面，周圍使用高強度塑膠包邊不易損壞。設有三層抽屜以及電腦主機放置箱。右邊抽屜為鍵盤。抽屜內部尺寸不小于450mm深*290mm寬*110mm高兩個，450mm深*290mm寬*130mm高一個。操作臺桌面由可活動網孔板和固定桌面組合而成，網孔板和臺面成30°。便于學生操作. 2.實訓操作臺下設四個帶固定調節機構的萬向輪，便于移動和固定。 3.操作臺為實訓操作時，電氣控制線路元器件安裝在網孔板上，采用2mm厚網孔板，工業灰噴塑，網孔板有效網孔尺寸不小于800 mm *800 mm *20mm.留有電源輸入插孔，標識清晰.操作方便、更換便捷，更接近于工業化操作實際。 4.操作臺采用三相五線制供電方式，設有電機專用漏電保護器和電流型及智能電源管理保護器（集過電壓、欠電壓、斷相、斷零、相序、相電壓不平衡保護于一體的多功能保護器），能確保操作者的安全。操作臺的各路電源輸出均有指示，使用時具有安全保障措施。 |
|
4 |
網孔板、線槽和導軌 |
尺寸不小于800*800，采用M5的自攻螺釘孔便于安裝.支持導軌安裝（與元器件配套），線槽規格為30*35，網孔板能接地。提供對應線槽及導軌。 |
|
5 |
元器件 |
1.UT接線端子排 2只 2.斷路器，4P、380V，大于等于32A 1只（接U、V、W和N）。 3.熔斷器，3P 2只，2P 2只。 4.交流接觸器，線圈額定電壓220v，5只及對應輔助觸頭 5.熱繼電器，2只 6.時間繼電器，線圈額定電壓220v，1只 7.中間繼電器24V 3只 |
|
6 |
電機實訓模塊 |
1.模塊尺寸：200mm長*160mm寬*120mm高 2.一臺三相異步電機，電機功率：60w 3. 一臺雙速電機，電機功率：60w 4. 電機引出接線端子至模塊上，方便接線 |
|
7 |
按鈕模塊 |
1.模塊參考尺寸：180mm長*80mm寬*80mm高 2.按鈕開孔尺寸：φ22 3.按鈕類型：常開按鈕4個帶指示燈，急停按鈕1個 4.模塊上帶有接線端子，方便接線 |
|
8 |
行程開關模塊 |
1.模塊參考尺寸：180mm長*80mm寬*800mm高 2.行程開關數量：4個 3.模塊上帶有接線端子，方便接線 |
|
9 |
實訓桌椅 |
桌1400mm*800mm*1230mm.每張桌子配方形坐凳1只（非塑料） |
|
10 |
線號機 |
AC220V供電，可打印0.5-6mm2線號管及貼紙，支持藍牙、中英文及數字和符號打印。全室配1臺 |
|
11 |
香蕉頭插線 |
4mm插頭，2.5mm2軟性橡膠導線，黃綠紅藍黑色各1根 |
