2026年1月7日
SB-A10型機構運動簡圖測繪實驗裝置
一、概述
機構運動簡圖測繪實驗裝置,分析機構的組成可知，任何機構都是由許多構件通過運動副的聯接而構成的。這些組成機構的構件其外形和結構往往是很復雜的，但決定機構各部分之間相對運動關系的是原動件的運動規律、運動副類型及運動副相對位置的尺寸，而不是構件的外形（高副機構的輪廓形狀除外)、斷面尺寸以及運動副的具體結構。因此，為了便于對現有機構進行分析或設計新機構，可以撇開構件、運動副的外形和具體構造，而只用簡單的線條和符號代表構件和運動副，按比例定出各運動副的位置，以此表示機構的組成和運動情況。這種表示機構相對運動關系的簡單圖形稱為機構運動簡圖。掌握機構運動簡圖的繪制方法是工程技術人員進行機構設計、機構分析、方案討論和交流所必需的。

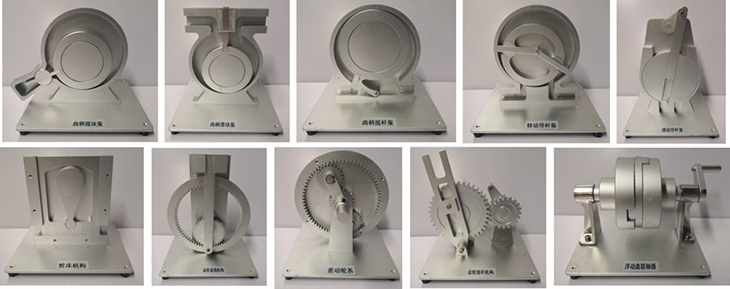

A1差動輪系結構、
A2剪床機構、
A3擺動導桿泵
A4轉動導桿泵、
A5曲柄搖桿泵、
A6齒輪搖塊泵
A7曲柄滑塊泵、
A8齒輪直線機構、
A9浮動盤聯軸節、
A10齒輪擺桿機構
以上規格不小于：200×180×120mm
材料選用：
模型殼體、轉動件均采用鋁合金精加工制作、表面打磨，進行噴砂氧化處理；所有聯接件均采用標準化生產，需要觀察內部機構運動的模型表面裝飾有透明有機玻璃，銷軸連接，產品耐磨性好、轉動靈活，拆裝方便，經久耐用、美觀大方。
二、實驗項目：
可以拆裝模型，進行測量繪圖，通過模型運動形式，畫出模型的運動簡圖等。
|
