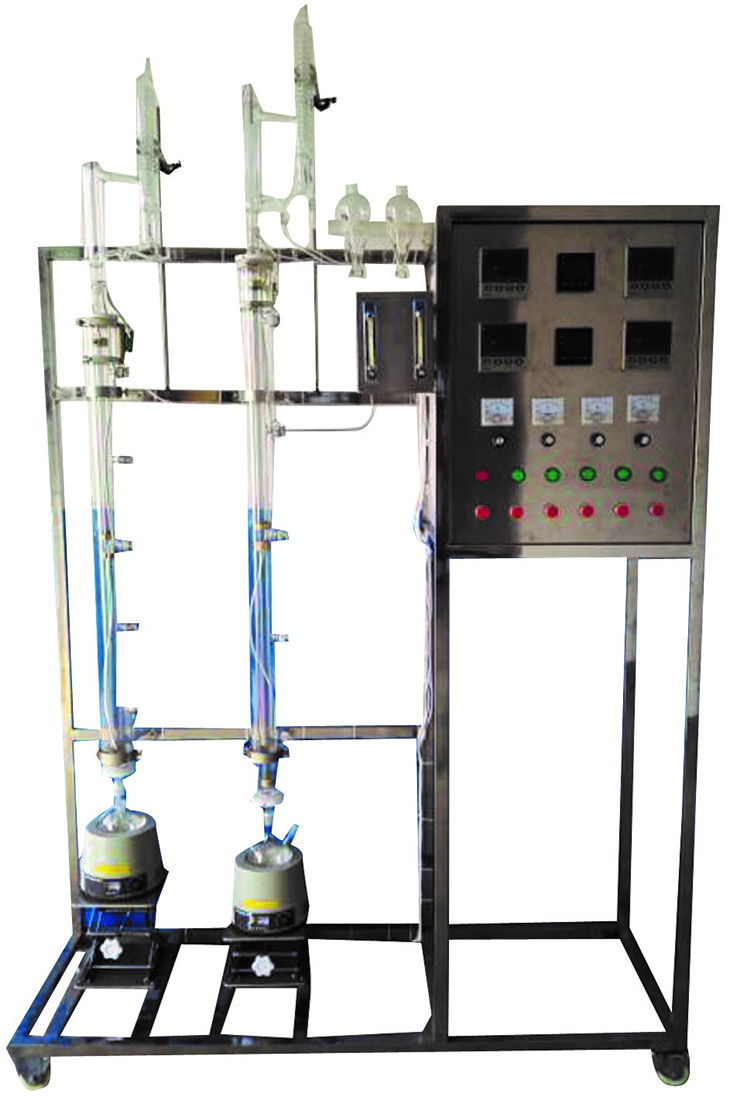

SBGY-304多功能精餾實驗裝置
|
技術指標 |
說 明 |
|||
|
裝置功能 |
1、用于各種有機物質的精制分離，裝置有兩個塔，一個為無側口的玻璃塔體，另一個為有五個側口的玻璃塔體，配有擺錘式的回流塔頭，既可以實現連續操作，又可以進行間歇操作，既可采用分相回流，又可采用混相回流。 2、可實現反應精餾、萃取精餾、普通常減壓精餾等操作。 3、裝置能完成不同回流比操作，考察回流比對產物分布、分離效率的影響。 |
|||
|
主要配置 |
玻璃精餾塔、預熱器、電加熱器、流量計、溫度傳感器、溫度儀表、不銹鋼支架、不銹鋼控制柜。 |
|||
|
公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?/span> 液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。 電：電壓AC220V，功率2KW，標準單相三線制。 |
|||
|
技術參數 |
1、雙玻璃填料塔，塔體直徑φ20mm，塔1：高1400mm，塔2：高1200mm。不銹鋼φ2×2mmθ網環填料，塔體外壁二段透明導電膜加熱保溫（手動控制）塔釜容積500ml。雙塔可獨立操作。 2、雙預熱器與控溫系統，溫度與塔頂回流自控，塔頂、塔釜測溫獨立數字顯示。 3、塔1：五側口，塔2：無側口，塔體外壁2段導電膜加熱保溫（手動控制），塔1和塔2均有溫度與回流自控，塔1和塔2的塔頭為蛇管冷凝器，擺錘式回流結構和蛇管冷凝器油水分相器結構。 4、蠕動泵2臺，外控功能：轉速控制，方向控制，啟停控制。轉速范圍：0.1-100rpm。轉速分辨率：0.1rpm。流量范圍: 0.07-380ml/min。 5、250ml高位玻璃加料瓶，LZB--2轉子流量計：流量范圍2.5～25ml/min ，數量2套。 6、真空系統：含真空泵、緩沖罐，閥門、壓力計等。 7、宇電AI518溫度控制儀，宇電AI704M溫度巡檢儀。 8、各項操作及溫度、回流比、流量的顯示、調節、控制全在控制屏面板進行。 9、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。 10、外形尺寸：1500×600×2200mm（長×寬×高），拋光不銹鋼框架，帶剎車輪。 |
|||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
|
|
回流比 |
回流比繼電器 |
回流比控制顯示儀 |
回流比控制顯示儀 |
|
|
精餾1塔釜溫度 |
PT100鉑電阻 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
精餾1塔節 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
|
精餾1塔頂 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
|
精餾2塔釜溫度 |
PT100鉑電阻 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
精餾2塔節溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
|
精餾2塔頂溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
|
數字型多功能精餾實驗裝置 SBGY-304/II |
||||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
|
|
回流比 |
回流比繼電器 |
回流比控制顯示儀，精度：0.5%FS |
回流比控制顯示儀 |
|
|
精餾1塔釜溫度 |
PT100鉑電阻 |
數字溫度控制儀，精度：0.5%FS |
固態調壓模塊 |
|
|
精餾1塔節 |
PT100鉑電阻 |
數字溫度儀表，精度：0.5%FS |
無 |
|
|
精餾1塔頂 |
PT100鉑電阻 |
數字溫度儀表，精度：0.5%FS |
無 |
|
|
精餾2塔釜溫度 |
PT100鉑電阻 |
數字溫度控制儀，精度：0.5%FS |
固態調壓模塊 |
|
|
精餾2塔節溫度 |
PT100鉑電阻 |
數字溫度儀表，精度：0.5%FS |
無 |
|
|
精餾2塔頂溫度 |
PT100鉑電阻 |
數字溫度儀表，精度：0.5%FS |
無 |
|
|
軟件組成 |
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、回流比等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 |
|||
|
