PLC、變頻器、觸摸屏綜合應用實訓裝置 > 行業新聞 >PLC、變頻器、觸摸屏綜合應用實訓設備

2021年10月24日

PLC、變頻器、觸摸屏綜合應用實訓裝置

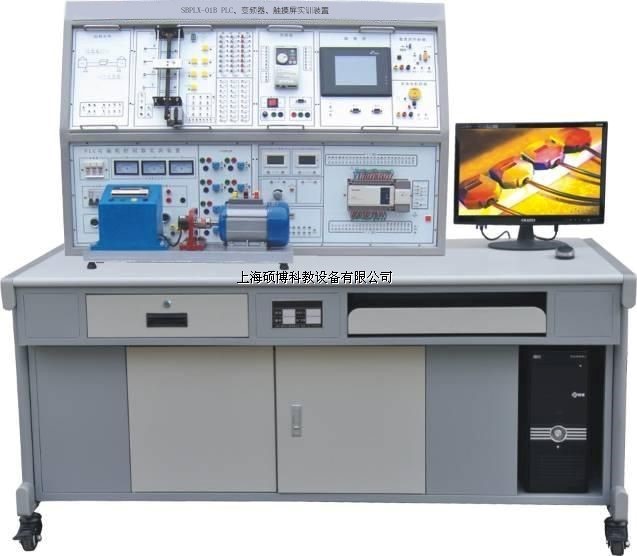

SBPLX-01BPLC、變頻器、觸摸屏綜合應用實訓裝置

《PLC、變頻器、觸摸屏綜合應用實訓裝置》可編程控制實驗室設備是一本理論與實訓一體化的教材，集理論知識、技術應用、工程設計和創新于一體，以實訓課題貫穿始終，內容涵蓋了PLC的組成、工作原理、編程工具、指令系統、特殊功能模塊，變頻器及其操作，PLC與變頻器的綜合應用，觸摸屏及其調試軟件，PLC、變頻器、觸摸屏的通信及其工程應用。
《PLC、變頻器、觸摸屏綜合應用實訓設備》由淺入深，通俗易懂、注重應用，可作為大中專院校機、電類專業的理論與實訓，也可作為技能培訓，還可供相關工程技術人員參考。

一、概述

PLC、變頻器、觸摸屏實訓裝置是根據《中華人民共和國教育行業標準--電工電子類實訓基地儀器設備配備標準》，教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。

二、PLC、變頻器、觸摸屏實訓裝置特點

1、采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。

2、項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。

3、基于現場總線的組態監控實訓教學：通過現場總線網絡，將實訓裝置（從站）PLC和主站PLC進行1：N通信。從站的PLC運行控制對象的程序，利用工控網絡集中監控的功能，主站PLC可以對任意臺從站PLC進行實時監控，符合工業現場控制的要求。學生獨立通過PLC完成對各種實訓對象的控制，并進行組態實時監控（1：1通信）。

4、仿真實訓教學：通過FLASH虛擬環境實時顯示PLC運行狀態，也可以實現PLC接線、錯誤檢查、編程訓練、程序編寫測試等功能。

三、PLC、變頻器、觸摸屏實訓裝置技術性能

1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m

3、裝置容量：＜0.5KVA

4、重量：＜110Kg

5、外形尺寸：1680mm×750mm×1600mm

6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、PLC實訓裝置的基本配置及功能

PLC實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、通信模塊、電機導軌、測速機構等組成。

（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

1、交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。

提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2、直流電源、直流電壓/電流表、邏輯輸出及指示等

直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；

3、主機實訓組件

配置三菱FX3U PLC主機，內置數字量I/O（24路數字量輸入24路數字量輸出），FX3U-485BD通信模塊，配套SC-09通信編程電纜。

（二）實訓掛箱

（四）三相鼠籠異步電機：交流380V/△

（五）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。

名稱	型號	數量	單位	備注
PLC實訓臺	三菱FX3U	1	套
	FX3U-485BD通訊模塊	1	塊
	實訓屏	1	臺
	SC-09通信編程電纜	1	條
實訓模塊	實訓模塊1	1	塊
	實訓模塊2	1	塊
	實訓模塊3	1	塊
	實訓模塊4	1	塊
	實訓模塊5	1	塊
	實訓模塊6	1	塊
	實訓模塊7	1	塊
	實訓模塊8	1	塊
	觸摸屏實訓模塊	1	塊	7英寸，昆山通態
	變頻器模塊	1	塊	三菱FR-D720S
電機	三相鼠籠式異步電動機380V	1	臺
散件	交流接觸器	3	個
	網孔板	1	個
	時間繼電器	1	個
	按鈕	3	個
	交流指示燈	3	個
	熱繼電器	2	個
	安裝塑料件	若干
軟件	演示板原程序及FXGP-WIN-C	1	套
軟件	仿真軟件	1	套
實訓桌	實訓桌	1	張
說明書	實驗指導	2	冊
連接線	實驗疊插連接線100CM	40	條
連接線	實驗疊插連接線30CM	10	條
