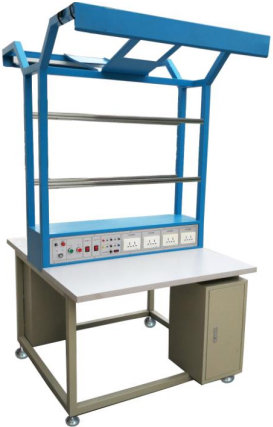

SBGY-88A電子裝配生產線

電子裝配實訓室,電子裝配工藝實訓室,電子焊接裝配實訓室,電子產品裝配與調試實訓室主要承擔電子與信息系所有信息類專業的《電子產品裝配與調試》、《電子技能訓練》等課程的項目實訓教學，配套有熱風槍、恒溫烙鐵臺燈焊接工具。
電子焊接裝配實訓室主要配備電子產品工藝實訓臺，可完成中小型電子產品的裝配、調試和檢修等實訓，使學生掌握電子產品的整機焊接、裝配與調試技能，同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓要求。
通過實訓，使學生熟悉電子產品生產的全過程，提高學生的專業綜合素質及操作技能，以更加適應崗位的需求。

(每臺2工位)

一、結構：

1、臺身部分：采用40mm*40mm方鋼組成的骨架,模具沖壓標準化連接件,表面經純環氧樹脂塑粉高溫固化處理，具防酸堿、防腐蝕的特點、且承重。桌子的底部采用帶固定升降式腳墊，方便調整設備的擺放位置及高度。每兩工位帶鐵制柜1只

2、臺面部分：采用采用32mm三聚氰胺板制作。

3、實驗屏部分：采用采用1.5mm優質鋼板制作。

4、頂部框架上設有電風扇和30W日光燈（照明設備）各兩個

5、實訓屏中間采用4040鋁型材框架

6、實訓臺外形尺寸：1.1m×1.3m×2m（長×寬×高）左右

7、集成WIFI無線實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能；；控制能力>96臺。

二、每二個工位具有以下功能：

功能與結構：

使用條件：溫度：-5℃~40℃，濕度＞80%（25℃），

1電源輸入：

該實驗臺底下設有單相相二線及"地"線（共3線）輸入接口，并配有啟動停止開關，指示燈，保險座。

2、電源輸出：

220V三口插座8個，直流穩壓電源：±5V/1A, ±12V/1A。

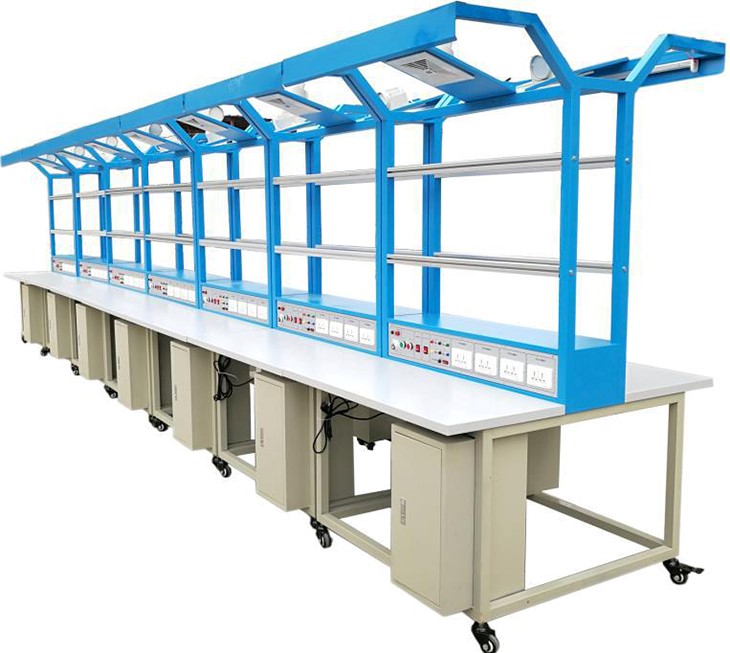

SBGYD-01C雙面電子產品焊接與工藝實訓臺

(每臺4工位)

一、技術性能

1.輸入電源： 220V±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜200VA

4.外形尺寸：單個實訓臺的尺寸為1.6m×1.5m×2.0m （雙面四工位型）,兩邊工作臺面寬度為500mm。

二、系統配置

實訓裝置主要由實訓臺、電源箱、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面四組型結構,正反兩面均有以下相同的資源。

1.實訓臺

實訓臺上提供日光燈（用于照明）2個，透明的PVC板8個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座4個、兩芯暗插座4個、鐵質工具柜2個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。

（1）臺面部分：厚度不少于2mm鋼板。

（2）實訓屏部分：優質鋼板。

（3）頂部照明：提供日光燈2套。

（4）實訓臺的尺寸為1.6m×1.5m×2.0m （雙面四工位型）。

（5）工作臺面設有綠色防靜電桌墊

2.電源箱共1套

輸入電源為220V±10% 50Hz，最大電流20A，可以提供40工位實訓臺的電源；且具有電源指示、漏電保護功能，使用安全可靠。

B.學生凳：

（1）材質:25方鋼凳腳，板厚不少于1mm，凳面厚度25mm，四個凳腳裝有4個腳墊。

（2）規格：360mm*260mm*450mm。

（3）凳面長方形，木質。

SBGYD-01D電子產品裝配與調試生產線

(每臺2工位)

一、技術性能

輸入電源： 220V±10% 50Hz

工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

裝置容量：＜200VA

外形尺寸：單個實訓臺的尺寸為1.1m×1.3m×2m （雙面型）,兩邊工作臺面寬度為500mm。

二、系統配置

實訓裝置主要由實訓臺、電源箱、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構,正反兩面均有以下相同的資源。

1.實訓臺

實訓臺上提供日光燈（用于照明）2個，透明的PVC板4個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座4個、兩芯暗插座2個、工具柜2個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。

2.電源箱

輸入電源為220V±10% 50Hz，最大電流20A，可以提供25套（既50工位）實訓臺的電源；且具有電源指示、漏電保護功能，使用安全可靠。

3.實訓掛件（2套/臺）

1）直流電源單元

提供±5V、±12V兩組電源和0～30V/0.5A的直流穩壓電源。

2）功率輸出函數發生器：

(1)采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。

(2)大屏幕LCD顯示輸出頻率、波形、減值。

(3)正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

(4)頻率范圍: 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率。

(5)輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

(6)方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

(7)內外測頻功能：頻率計最高測量范圍0.1HZ -100MHz，自動換檔。

4.實訓線路板（2套/臺）

序號	實訓線路板	能力目標
1	光控音樂門鈴	了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理
2	可調式串聯型晶體管穩壓電路	了解復合管的使用，掌握串聯可調式穩壓電源的結構、工作原理及調試方法。
3	臺燈調光電路	了解晶閘管和單結晶體管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理
4	集成穩壓電源	了解三端集成穩壓電源LM317的接線方法和應用
5	門鎖防盜報警器	了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理
6	聲光雙控節電燈	了解聲光控節電燈電路結構和工作原理，熟悉光敏三極管、555時基電路、雙向晶閘管在電路中的具體應用
7	調頻無線話筒	了解振蕩電路的工作原理
8	文氏橋振蕩器	掌握運放741的工作特點及振蕩器的工作原理和應用
9	模擬“知了”電子電路	掌握多諧振蕩器和音頻振蕩器的工作原理及應用；
10	門鎖防盜報警器	進一步了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理
11	實用模擬自然風控制器	掌握NE555和晶閘管構成的模擬自然風控制器工作原理，進一步熟悉電子電路的裝配、調試、檢測方法；
12	六管超外差式調幅收音機	掌握收音機的工作原理及調試方法
13	集成FM收音機	SMT貼片式元件，電調諧，掌握貼片的焊接方法及工藝要求；
14	編碼電子鎖電路	了解CD4011、74LS20、74LS74芯片的應用，掌握編碼電子鎖電路的工作原理
15	七彩循環裝飾燈控制器	熟悉七彩循環裝飾燈控制器原理，通過安裝制作七彩循環裝飾燈控制器，使學生進一步熟悉電子電路的制作工藝
16	LED數字鐘	熟悉數字鐘的結構及各部分的工作原理，學會將單元電路組成系統電路的方法，熟悉中規模集成電路和顯示器件的使用方法，了解簡單數字系統的實驗調試方法

5.實訓工具套件（2套/臺）：元件盒5只，電烙鐵及烙鐵架1套，剪刀1把，鑷子1把，斜口鉗1把，一十字螺絲刀各一把。
