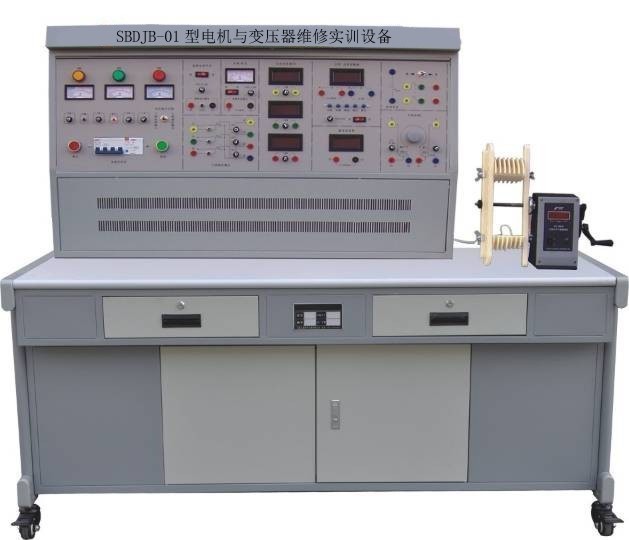

SBDJB-01型電機·變壓器維修及檢測實訓裝置

一、概述

電機變壓器維修及檢測實訓裝置是進行單相變壓器、單相電容運轉異步電動機和三相鼠籠異步電動機的拆除、重繞、組裝、維修和電機出廠檢測的技能實訓平臺，可對學生在電機拆除、重繞、組裝及檢修方面進行技能訓練。適用于機電一體化、自動化及相關電氣專業的《電機制造工藝》《電機維修》《電機測試》等課程，結合機械工業出版社和中國勞動保障部《國家職業標準—維修電工》《職業技能鑒定培訓教材—維修電工》等相關內容，同時可作為初級、中級、高級維修電工的等級考核與鑒定的設備。

二、技術參數

1、輸入電壓：三相四線制～380V±10% 50Hz

2、工作環境：環境溫度范圍為-5～＋40℃ 相對溫度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、外形尺寸：1300mm×750mm×1300mm

三、裝置的配備

1. 電源控制屏控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板

2. 實訓桌實訓桌為鐵制材料。為了便于繞線和實訓室的管理，手搖式電子計數線繞機固定在桌面上，桌子下方有放置銅線的繞線柜。

3. 主控功能板

(1)三相四線電源輸入，經漏電保護器和總開關,由接觸器通過起、停按鈕進行操作，并設有急停控制按鈕。

(2)控制屏上有數字式交流電壓表一只，通過波段開關切換可以觀測相間電網電壓。

(3)定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生的考核提供一個統一的評定標準。

(4)三相可調交流電源，通過 3kVA 三相同軸自耦調壓器進行調壓，可輸出三相 0～450V

及單相 0～250V 可調電壓。

(5)直流電源部分

220V/0.5A 直流電源一組，帶有短路保護功能

0～270V/3A 可調直流高壓電源一組，帶有過壓保護及短路保護功能

(6)提供直流數字電壓表一只：測量范圍 0～1000V，分 2V、20V、200V、1000V 四檔，直鍵開關切換，三位半數顯，輸入阻抗為 10MΩ ，精度為 0.5 級，具有超量程報警、指示及切斷總電源等功能，能夠直接測量直流電樞電源電壓及外側電壓。

4. 儀表功能板

(1)提供真有效值交流數字電壓表一只，測量范圍 0～500V，量程自動判斷、自動切換，精度 0.5 級，三位半數顯。

(2)提供真有效值交流數字電流表三只，測量范圍 0～5A，量程自動判斷、自動切換，精度 0.5 級，三位半數顯，具有超量程告警、指示及切斷總電源功能。

(3)直流數字毫安表一只：測量范圍 0～2000mA，三位半數顯，精度 0.5 級，具有超量程報警、指示、切斷總電源等功能。

(4)智能功率、功率因數表一只：由一套微電腦，高速、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經 A/D 變換，采用先進的 DSP 技術計算有功功率、無功功率，功率表精度為 0.5 級，電壓、電流量程分別為 450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質等；還可以貯存、記錄 15 組功率和功率因數的測試結果數據，并可逐組查詢。

(5)單相電容運轉電動機電容：4uF/450V CBB 電容。

(6)雙刀雙擲開關一只。

(7)可調電阻：兩組 0～900Ω /0.5A 可調電阻。

(8)變頻器：采用三菱 FR-D740-0.75K-CHR 型變頻器，輸出三相 380V、0～60HZ 可調交流電源。

（9）配置工業現場——IGBT 超音頻感應加熱電源裝置一套：該裝置采用 AC-DC-AC 交

直交電壓型串聯諧振式電路，其主電路采用三相不可控整流，IGBT 斬波調壓調功，逆變器工作于零電流開關環境。裝置為透明式設計，超音頻感應加熱電源的各個環節以及水冷系統的工作情況一目了然，直觀性強。. 采用數字鎖相與諧振變頻技術，實現 無相差頻率自動跟蹤，能自動適應各種負載（該實訓室共配備一套）

5. 儀器配備

(1)500V 等級兆歐表

(2)便攜式數字萬用表

(3)交流耐壓測試儀：本儀器可直觀、準確、快速、可靠地測試各種被測對象的擊穿電壓、漏電流等電氣安全性能指標，漏電流、測試時間可設定，超限聲光報警，高壓擊穿保護。

電壓測試范圍：AC（0～5）kV 準確度±（5%+3 個字）

漏電流測試范圍：AC（0.3～2～20～100）mA 準確度 ±（5%+3 個字）

報警值預置范圍：AC（0.3～2～20～100）mA 準確度 ±（5%+3 個字）

定時時間范圍：（0～99）s±1%、或手動

變壓器容量：500VA

6. 制作設備、電機等配備

(1)拆、裝工具一套：6 寸三爪拉馬、活動扳手、錘頭、劃線板、壓線板、剪刀等

(2)繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等

(3)手搖電子計數繞線機可以精確數顯 0～9999 匝數，計數精確、讀數方便

(4)未浸漆的單相變壓器：容量 100VA，電壓 AC220V/55V，電流 0.45A/1.8A

(5)未浸漆的單相電容運轉異步電動機：額定功率 120W，電壓 220V，電流 1A，轉速1420r/min

(6)未浸漆的三相鼠籠異步電動機“額定功率 1.1kW，電壓 380V(Y 接法)，電流 2.7A ，轉速 1400r/min

(7)未浸漆的他勵直流電動機：額定功率 350W，電壓 220V，電流 2.2A，轉速 1500r/min

7. 實訓導線及配件采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
